Effective use of GSM modem using AT Commands

Part 1
Call Originating and Terminating from GSM to Mobile Device and vice versa

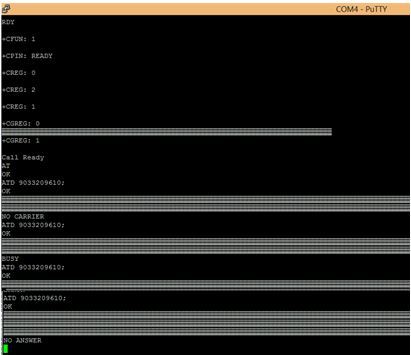

Case 1 : Call Originating and Terminating from GSM to Mobile Device through AT Commands.

• Set up the configuration of GSM Modem with Putty terminal( alternatives are   Hyperterminal, AT Command tester, Minicom, etc..).
• Open the putty terminal and fill in the required fields and RESET GSM Modem. ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  =>Call Ready
• Type AT <press enter>                                                                                                         =>OK {will be the response from GSM}
• Type ATD +91xxxxxxxxxx; {x=destination number} //ATD is use to dial the number.
  =>Ring on Destination Number.
  ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
• Here exists three cases:

1 ) When receiver receives the call and then terminates it                                  =>NO carrier.
2) When directly terminates the call                                                                                =>BUSY
3) When receiver does not receives the call                                                              =>No Answer.

Case 2 : Call Originating and Terminating from Mobile Device to GSM through AT Commands.

• RESET GSM Modem.                                                                                                            =>Call Ready
• Type AT <press enter>
  =>OK {will be the response from GSM}
• Dial GSM SIM number from Mobile Device

  =>RING                                                                                                     +CLIP: “+91xxxxxxxxxx”, “145”,” ”,” “,0                                               =>RING                                                                                                    +CLIP: “+91xxxxxxxxxx”, “145”,” ”,” “,0

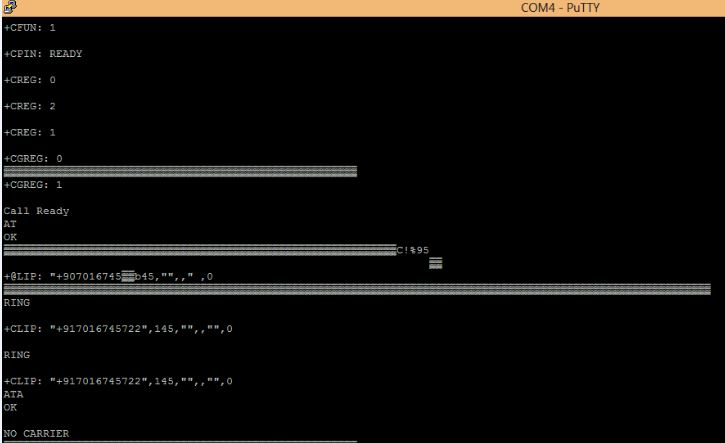

• Type ATA     //to answer the call.

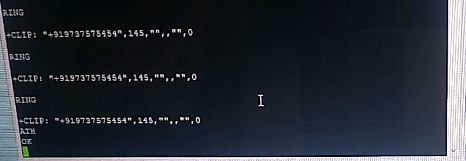

• Type ATH     //to terminate the call.



• For video reference visit this link :


Part 2
Sending text message from GSM to Mobile Device and Reading/Deleting messages on GSM

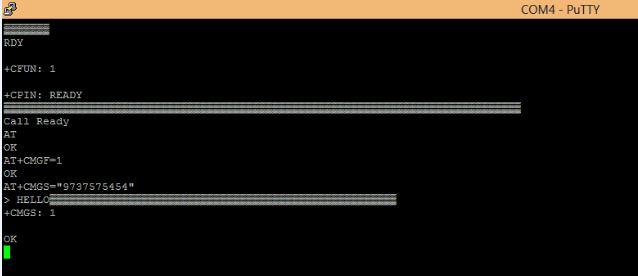

Case 1 : Sending text message from GSM to Mobile Device

• Reset the GSM modem.
• Open the putty terminal and fill in the required fields and RESET GSM Modem. ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  =>Call Ready
• Type AT  <press enter>                                                                                                       =>OK {will be the response from GSM}
• Type AT+CMGF=1 <press enter>      //For text mode
  =>OK {will be the response from GSM}
• Type AT+CMGS=”xxxxxxxxxx” <press SHIFT+ENTER>

  >Type your message <press CTRL+Z>                                                     => Send OK

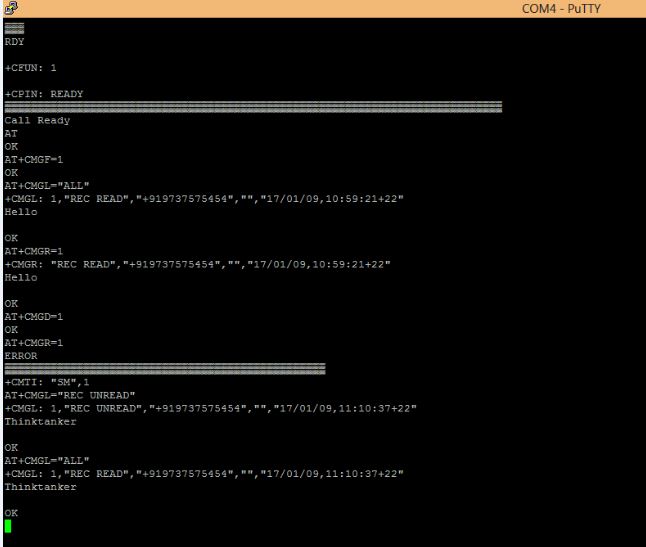

  Case 2 : Reading/Deleting messages on GSM

• RESET GSM Modem ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||           =>Call Ready
• Type AT  <press enter>                                                                                                       =>OK {will be the response from GSM}
• Type AT+CMGF=1 <press enter>      //For text mode                                             =>OK {will be the response from GSM}
• Type AT+CMGR=1 <press enter>  //Reads the message at index 1. =>+CMGR : 1,”REC                                                                                        READ”,”+91xxxxxxxxxx”,””,”YYYY/MM/DD TIME”,                          Message Delivered
• Type AT+CMGL=”ALL” <press enter>=>+CMGR : 1,”REC                                                                                        READ”,”+91xxxxxxxxxx”,””,”YYYY/MM/DD TIME”,                          Message Delivered1                                                                           =>+CMGR : 2,”REC                                                                                                                      UNREAD”,”+91xxxxxxxxxx”,””,”YYYY/MM/DD TIME”,                    Message Delivered2                                                                           =>+CMGR : 3,”REC                                                                                        READ”,”+91xxxxxxxxxx”,””,”YYYY/MM/DD TIME”,                         Message Delivered3
• Type AT+CMGD=1 <press enter>                                                                                   =>OK {will be the response from GSM} //Delete the message at index 1 (1^st message).



• To Send, Read and Delete SMS Using GSM :
